CASE 施工事例
【愛知県蟹江町】キュービクル更新・容量増設・移設に伴う高圧電気設備工事
愛知県蟹江町
工場SOG・工場・倉庫中電申請・工場・倉庫キュービクル・工場・倉庫高圧受電設備・工場・倉庫
2026.10.22
ご相談内容
愛知県海部郡蟹江町の事業所にて、老朽化した高圧受変電設備（キュービクル）の更新工事をご依頼いただきました。
今回の工事は、既設キュービクルを新しい設備へ交換するだけでなく、受電設備の容量を増やし、設置場所も変更する計画でした。
キュービクルの移設に伴い、新たな設置基礎の構築や高圧・低圧ケーブルの配線変更、高圧引込設備の改修など、幅広い電気設備工事が必要となりました。
また、施設の稼働への影響を考慮し、停電可能な時間は日曜日の午前8時から午後5時までの9時間と設定されており、この時間内で設備の切替と復電を完了させる必要がありました。

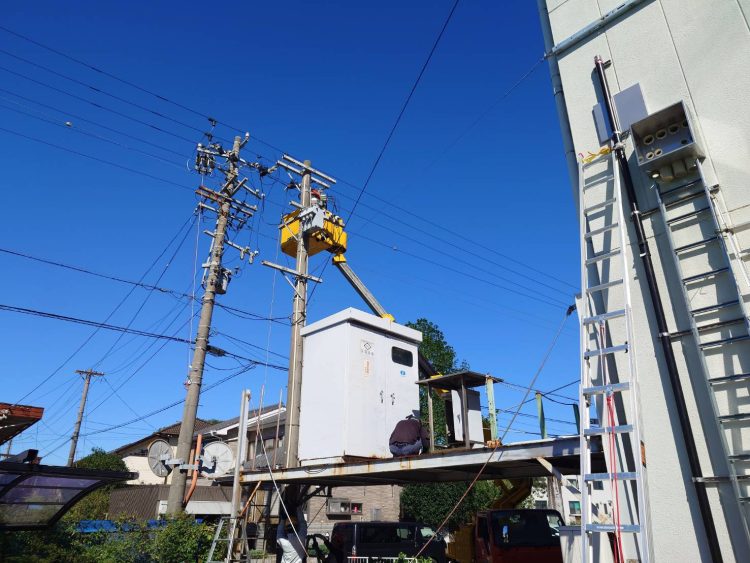

キュービクルの更新・移設に伴い、高圧引込設備についても改修を行いました。
さつき電気の
対応・施工内容
既設設備の状況と新しいキュービクルの設置位置を踏まえ、受変電設備全体の更新計画に基づいて工事を実施しました。
新設キュービクルの設置に必要な基礎工事を行い、容量増設に対応した設備を新しい位置に設置しました。
あわせて、既設の高圧引込設備を改修し、SOG制御装置の更新、高圧ケーブル・低圧ケーブル・接地線の張替えを実施しました。
主な工事内容
- 既設高圧受変電設備（キュービクル）の撤去
- 容量増設に対応した新設キュービクルの設置
- キュービクル移設に伴う基礎工事
- 高圧引込設備およびSOG制御装置の更新
- 高圧ケーブルの更新・配線経路変更
- 低圧ケーブルの更新・配線経路変更
- 接地線の更新
- 電力会社への申請および同時工事
- 消防署へのキュービクル設置届の提出
- 電気保安協会による耐電圧試験・保護継電器試験への対応
高圧引込設備に関する工事では、中部電力との調整が必要となるため、事前に申請手続きを進め、電力会社の作業と設備切替工事を連携して実施しました。
また、消防署への設置届の提出や、電気保安協会による試験への対応など、設備更新に必要な手続きについても対応しました。

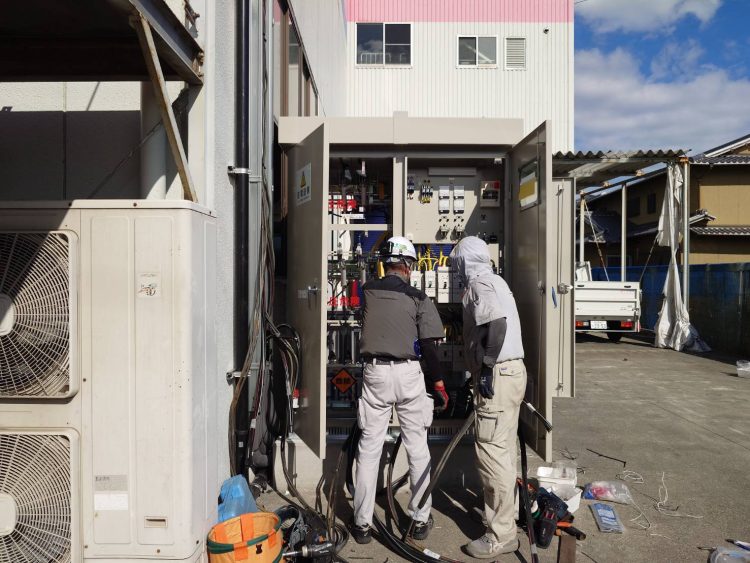

停電当日は、事前に計画した施工手順に沿って、既設設備から新設設備への切替作業を進めました。

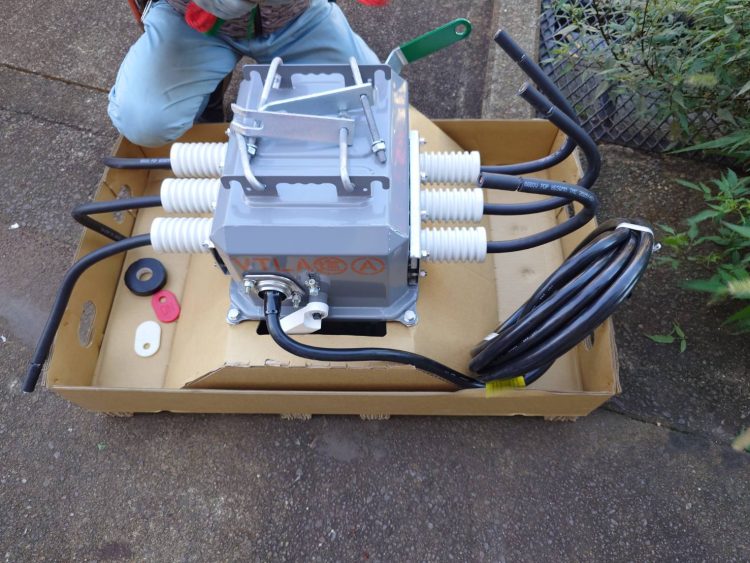

高圧引込設備の改修に使用する開閉器。SOG制御装置の更新もあわせて実施しました。

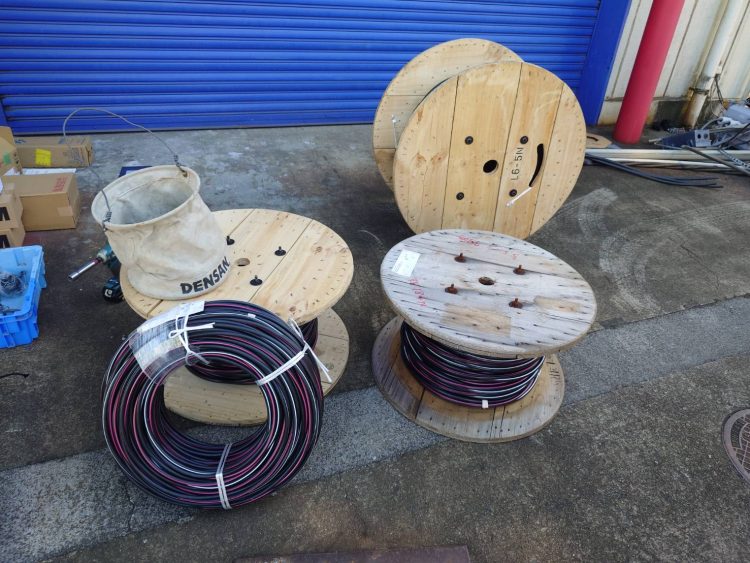

キュービクルの設置場所変更に伴い、ケーブルの配線経路を見直して張替えを行いました。
日曜日の8時から17時までの9時間以内に設備の切替工事を完了し、予定どおり復電しました。
その成果・結果
停電作業は日曜日の午前8時から午後5時までの9時間以内に完了し、予定どおり17時までに復電することができました。
高圧引込設備、受変電設備、低圧配線、接地設備までを総合的に改修し、新しい設備構成への切替を実現しました。
今回のように、キュービクルの容量増設や移設を伴う工事では、電気設備の施工技術だけでなく、電力会社や保安管理機関との調整、停電時間を考慮した工程管理も重要となります。
株式会社さつき電気商会では、愛知県・岐阜県・三重県を中心に、高圧受変電設備の新設・更新・増設・移設工事を行っております。
キュービクルの老朽化対策や設備容量の見直し、限られた停電時間内での設備更新など、高圧電気設備に関する工事はお気軽にお問い合わせください。
