愛知県　長久手市にて　SOG・LBS更新工事（夜間停電対応）

愛知県長久手市

キュービクル高圧受電設備

2026.05.22

ご相談内容

■ 工事概要

項目	内容
プロジェクト名	SOG・LBS更新工事
施工場所	長久手市
施工会社	株式会社さつき電気商会
工事内容	構内第一柱SOG更新・キュービクル内LBS更新
作業区分	高圧受電設備改修工事
施工形態	夜間停電工事
対象設備	高圧受電設備（6.6kV）
主な目的	老朽化設備更新・波及事故防止・設備信頼性向上

さつき電気の
対応・施工内容

■ 工事の背景

既設のSOG（地絡継電器付開閉器）およびLBS（高圧交流負荷開閉器）は、長期使用による経年劣化が進行しており、動作信頼性の低下や突発的な故障リスクが懸念されていました。

特に高圧受電設備では、機器故障による停電や波及事故が施設全体へ大きな影響を与えるため、予防保全の観点から計画的な更新工事を実施しました。

また、施設利用への影響を最小限に抑えるため、夜間停電による短時間施工にて対応しました。

■ 更新設備概要

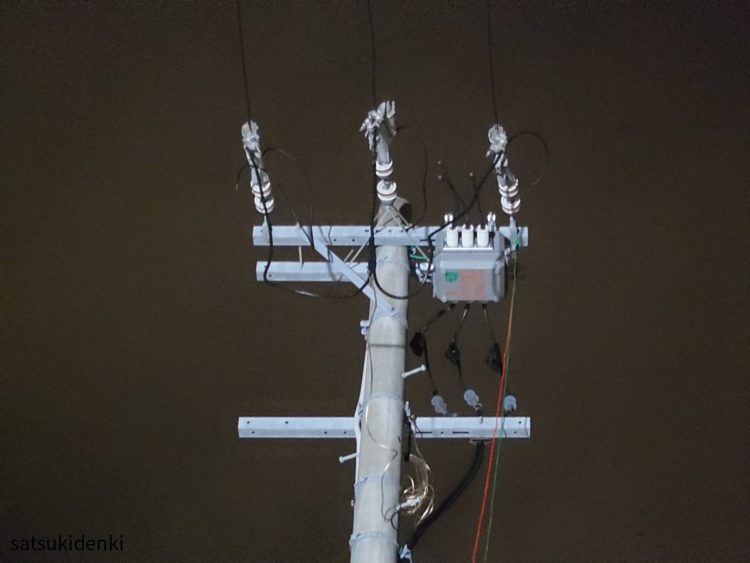

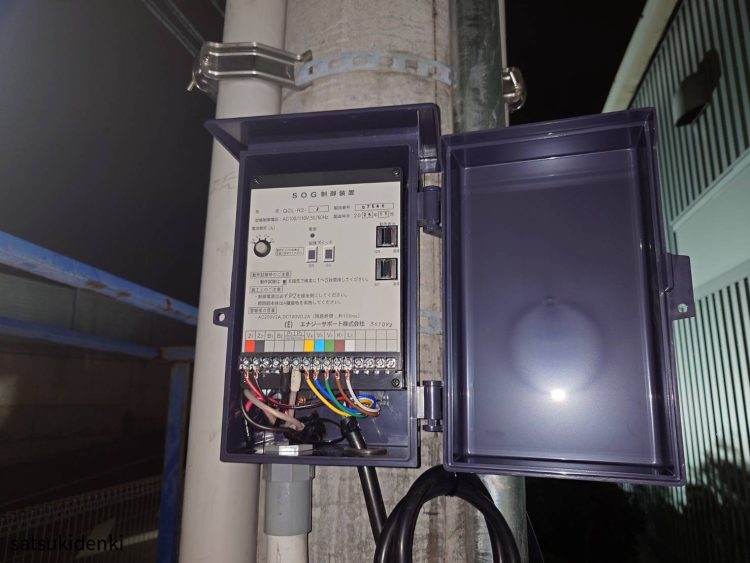

① SOG更新工事（構内第一柱）

構内第一柱に設置されていた既設SOGを撤去し、新規SOGへ更新しました。

SOGは地絡事故発生時に不要な波及停電を防止する重要設備であり、電力会社との保護協調においても重要な役割を担います。

高所作業となるため、高所作業車を使用し、絶縁防護・充電部養生・作業区画管理を徹底して施工を行いました。

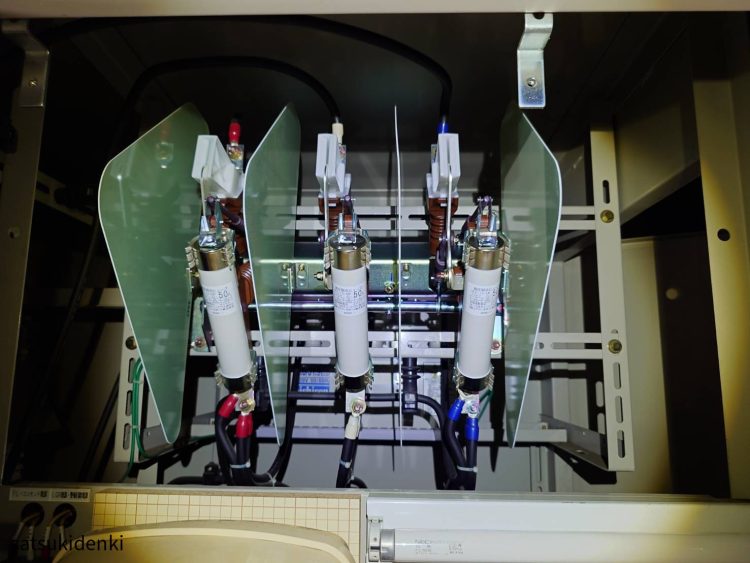

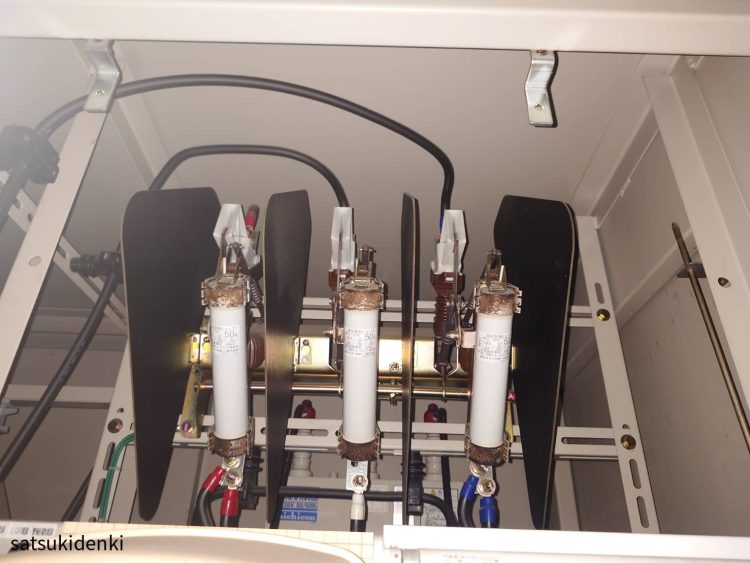

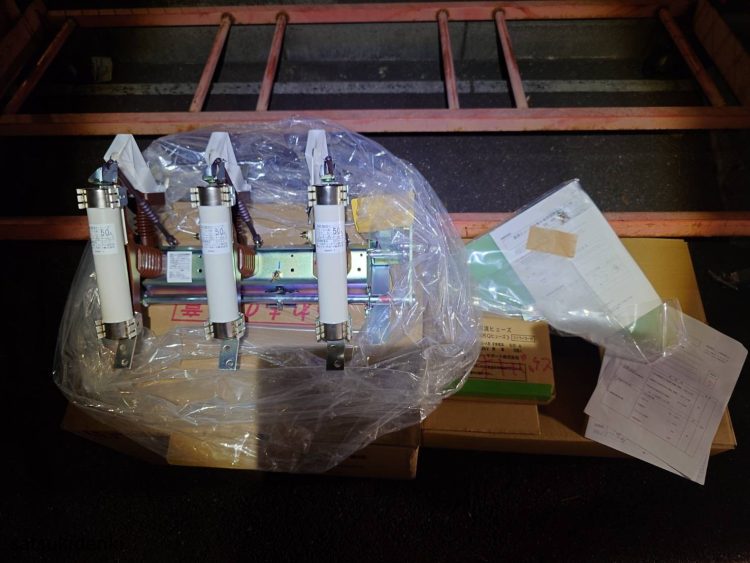

② LBS更新工事（キュービクル内）

キュービクル内部に設置されていた既設LBSを新規機器へ更新しました。

LBSは高圧回路の負荷開閉を行う重要機器であり、劣化が進行すると接点異常発熱や絶縁低下の原因となります。

停電時間が限られていたため、事前現地調査・寸法確認・配線確認・仮組確認を実施し、短時間で安全かつ確実に更新作業を完了しました。

■ 主な施工手順

事前準備

現地調査および既設設備確認
単線結線図・機器仕様確認
停電工程調整
作業手順書・KY活動実施
保護具・測定器点検

停電作業

高圧停電確認
検電・接地実施
既設SOG撤去
新規SOG据付・結線
既設LBS撤去
新規LBS据付・接続

復旧・試験

増締確認
絶縁抵抗測定
動作確認
保護協調確認
復電確認

■ 使用機材・主要材料

SOG（地絡継電器付開閉器）
LBS（高圧交流負荷開閉器）
高所作業車
絶縁防護具
検電器
接地器具
トルクレンチ
絶縁抵抗計
各種測定器

■ 安全対策・法令遵守

本工事では、高圧電路を扱うため、以下の安全対策を徹底しました。

労働安全衛生法に基づく安全管理
電気設備の技術基準への適合確認
停電・検電・接地の確実な実施
活線近接作業時の絶縁養生
高所作業時の墜落防止対策
夜間作業時の照明・誘導管理
作業責任者による安全監視

■ 施工時のポイント

■ 夜間停電による短時間施工

施設利用停止時間を最小限とするため、事前準備を徹底し、停電時間内で確実に施工を完了。

■ 高圧設備特有の安全管理

感電・短絡事故防止のため、検電・接地・絶縁防護を徹底。

■ 既設設備との整合確認

既設キュービクル寸法や配線ルートを事前確認し、現地加工を最小限化。

■ 復電前試験の徹底

絶縁抵抗測定・動作試験・相確認を実施し、安全な復旧を確認。

その成果・結果

■ 工事結果・成果
老朽化設備を更新し、受電設備の信頼性が向上
地絡事故時の波及事故リスクを低減
高圧設備の安定運用に寄与
突発停電リスクを低減
夜間施工により施設利用への影響を最小限化
将来的な保守負担の軽減を実現

■ 株式会社さつき電気商会対応工事
株式会社さつき電気商会では、以下の高圧電気設備工事に対応しております。

PAS・SOG更新工事

LBS・VCB更新工事

高圧ケーブル更新工事

キュービクル改修工事

高圧受電設備新設工事

受変電設備保守・点検

耐圧試験・リレー試験

夜間停電工事

波及事故対策工事

高圧設備緊急対応

■ まとめ
本工事では、老朽化したSOGおよびLBSを計画的に更新することで、高圧受電設備の安全性・信頼性を向上させました。
高圧設備は、故障発生時の影響が大きいため、予防保全による計画更新が非常に重要です。
株式会社さつき電気商会では、現地調査から停電調整、施工、試験、復旧まで一貫対応し、安全かつ確実な高圧電気設備工事を提供しております。
