SOG取替工事（LA・VT・DGR一体型 200A）｜三重県桑名市

三重県木曽岬町／三重県いなべ市／三重県東員町

その他店舗SOG・工場・倉庫高圧受電設備・工場・倉庫

2026.04.06

ご相談内容

三重県桑名市にて、高圧受電設備の信頼性向上および保護機能強化を目的としたSOG（保護継電器付区分開閉器）の更新工事を実施しました。

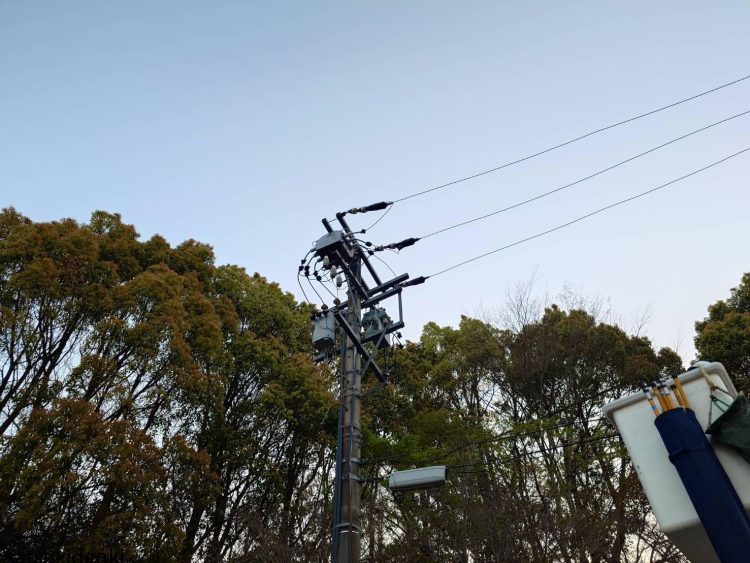

既設のPAS（気中開閉器）および操作用変圧器、避雷器は設置後年数が経過しており、絶縁性能の低下や動作不良リスクが顕在化していました。
特に操作用変圧器についてはPCB含有の可能性があり、法令対応および安全面の観点からも更新が必要な状態でした。

そのため本工事では、設備更新により
「事故防止」「保護性能向上」「保守性改善」 を同時に実現する方針としました。

さつき電気の
対応・施工内容

■ 施工内容

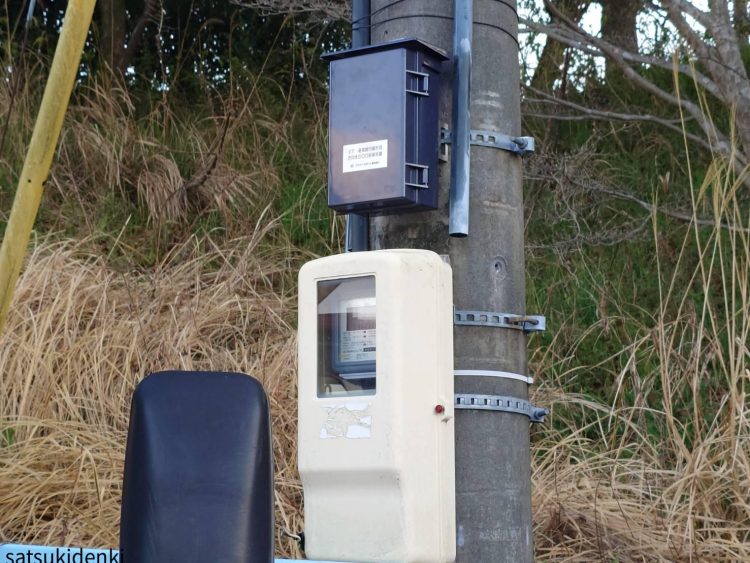

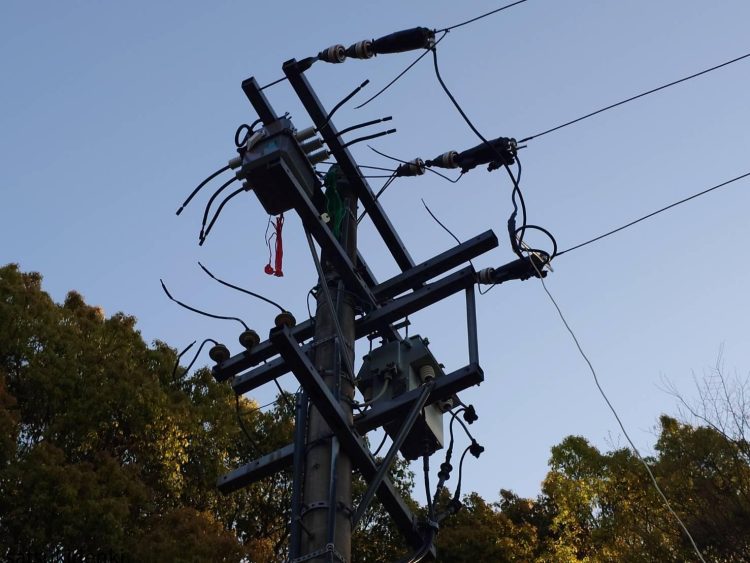

・既設PAS・操作用変圧器・避雷器の撤去

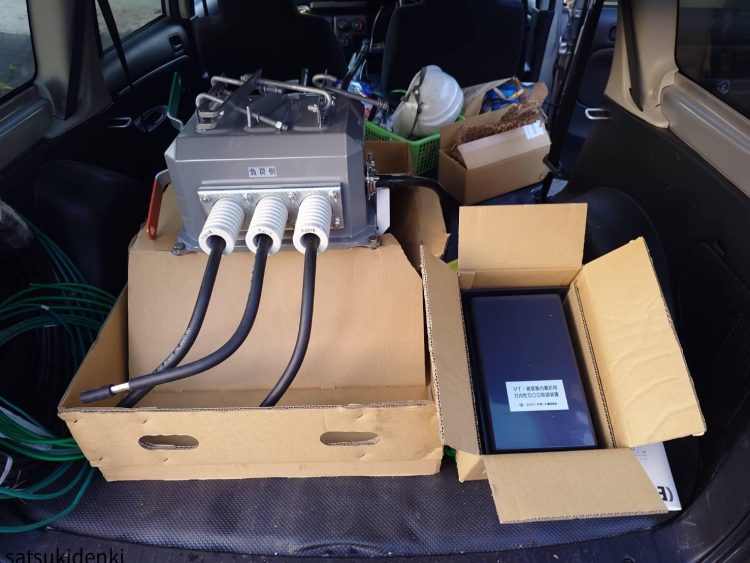

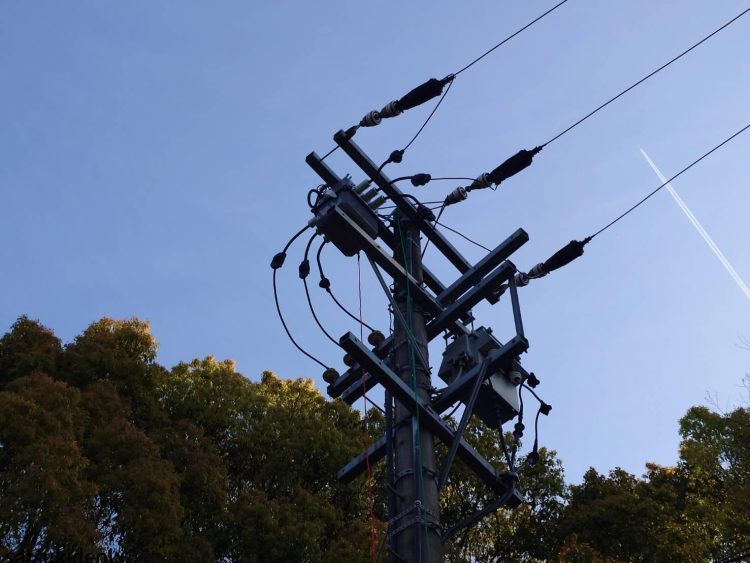

・SOG（LA・VT・DGR一体型 200A）の新設
・高圧ケーブル端末処理および接続替え

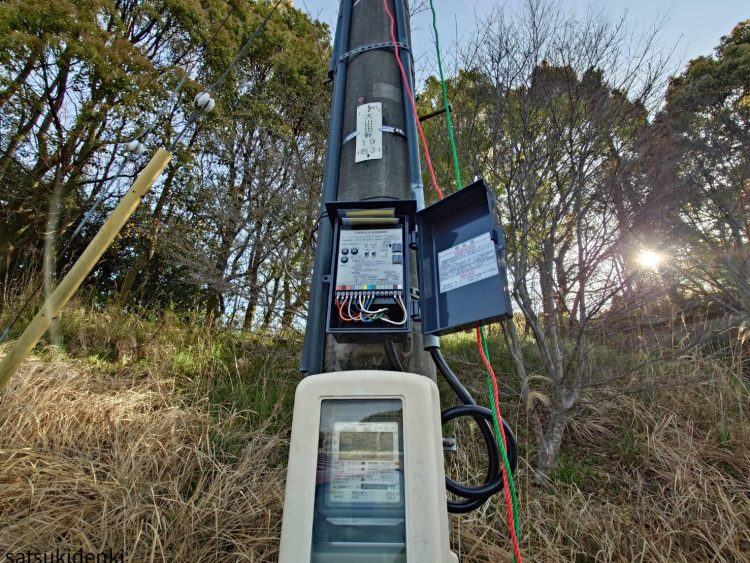

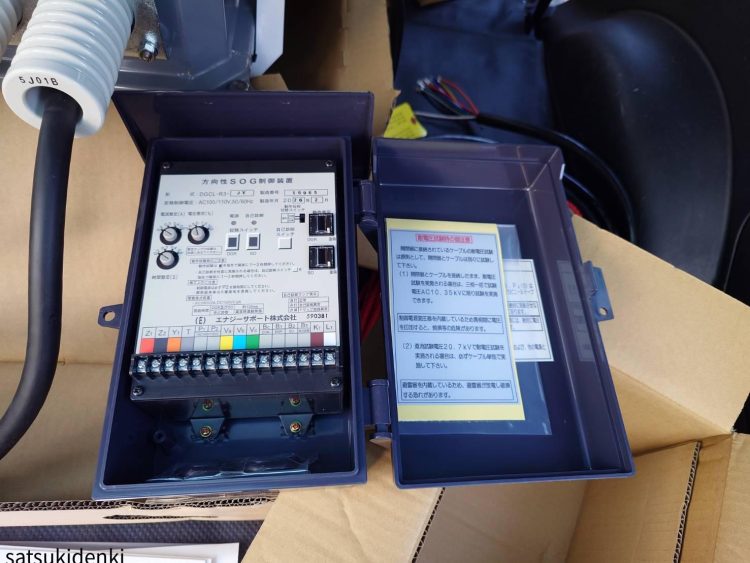

・保護継電器設定および動作試験

施工は停電調整のうえ実施し、高所作業車を使用して安全かつ効率的に作業を行いました。

■ 技術的ポイント（現場実務）

① 一体型SOGの採用

従来はPAS＋LA＋VT＋DGRの個別構成でしたが、
一体型SOGへ更新することで

・機器点数削減（約30〜40％減）
・接続部の減少による故障リスク低減
・施工時間の短縮

を実現しました。

② PCBリスクへの対応

既設操作用変圧器はPCB含有の可能性があるため、
「みなしPCB対応」前提で撤去・保管・処分フローを整理し、
コンプライアンスを確保した上で更新を実施しています。

③ 保護協調の最適化

DGR（地絡継電器）および過電流保護については、

・需要設備容量
・系統インピーダンス
・上位保護との協調

を考慮し設定値を調整。

その結果、
不要動作を防ぎつつ確実に事故遮断できる設定としています。

その成果・結果

■ 試験・確認

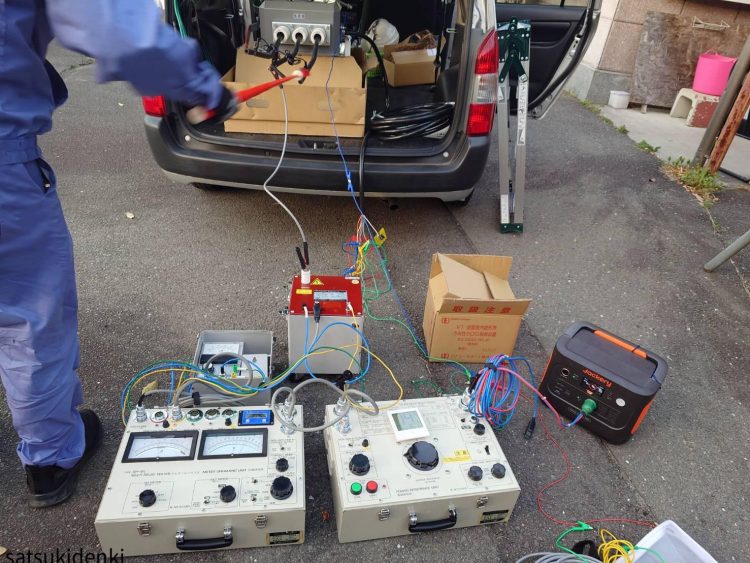

施工後は以下を実施：

・耐圧試験
・保護継電器動作試験（DGR・OCR）
・遮断動作確認

試験の結果、すべて正常動作を確認済みです。

■ 改善効果（数値評価）

本工事により、以下の改善を確認：

・設備故障リスク：大幅低減（老朽機器撤去）
・保守点検工数：約20〜30％削減
・雷害耐性：LA更新により向上
・地絡事故時の遮断速度：確実性向上

■ まとめ

本工事では、単なる機器更新ではなく、

「設備の安全性・保護性能・維持管理性を総合的に改善」

することを目的として設計・施工を行いました。

特にSOG一体型への更新により、
今後のトラブルリスク低減と長期的な保守コスト削減に寄与しています。

■ 当社の対応範囲

当社では、

・PAS／SOG更新工事
・キュービクル改修
・高圧ケーブル更新
・保護継電器試験・設定

まで一貫対応可能です。

高圧設備の老朽化・PCB対応・保護協調の見直しについては、
現地調査から最適な更新計画をご提案いたします。
