名古屋市東区｜高圧電気設備更新工事（キュービクル・高圧ケーブル一式更新）

愛知県名古屋市東区

ビル電気設備改修・ビルキュービクル・ビル配線・ビル

2026.03.25

ご相談内容

愛知県名古屋市東区にて、老朽化した高圧受電設備の更新工事を実施いたしました。
本工事では、高圧ケーブルの更新からキュービクル内機器の刷新、電力量計の更新までを一括で行い、設備全体の安全性・信頼性の抜本的な向上を図りました。

営業中施設であるため、夜間停電による施工計画・安全管理・工程管理を徹底し、無事故で完了しております。

■ 施工概要

工事名：高圧受電設備更新工事
施工場所：愛知県名古屋市東区
受電方式：6.6kV 高圧受電
施工内容：高圧設備一式更新（キュービクル内部機器・高圧ケーブル）
停電方式：夜間停電作業
工期：20日間（夜間作業1回）

■ 更新に至った背景（設備更新の必要性）

本施設では、主任技術者による点検により、以下の課題が顕在化していました。

高圧機器の経年劣化（耐用年数超過）
高圧ケーブルの絶縁劣化リスク
波及事故（周辺需要家への停電）の懸念
電力量計の精度低下
突発停電による営業損失リスク

これらを踏まえ、計画的更新によるリスク低減と設備信頼性の向上を目的として、本工事を実施しました。

さつき電気の
対応・施工内容

■ 施工内容（詳細）

● 高圧設備更新

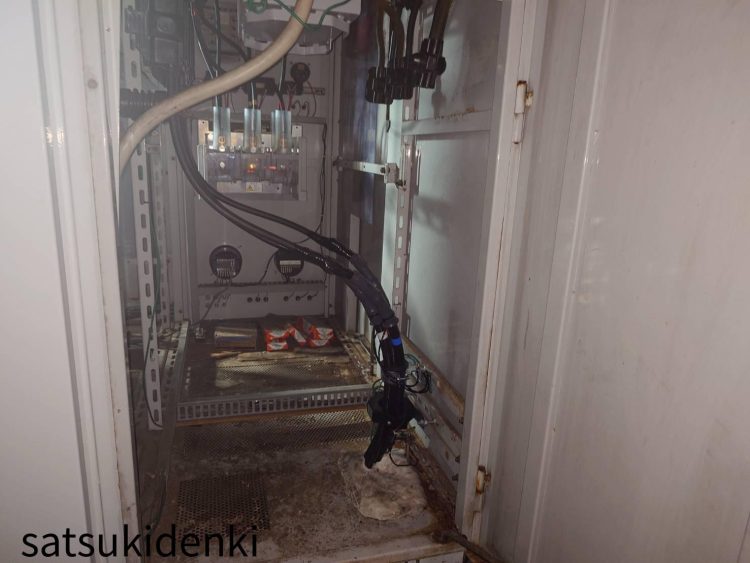

高圧ケーブル（CVT）全面更新（6.6kV）

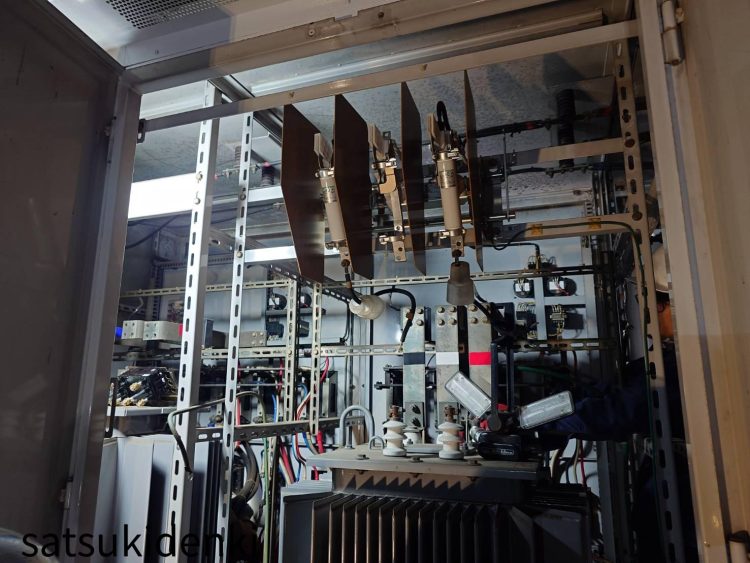

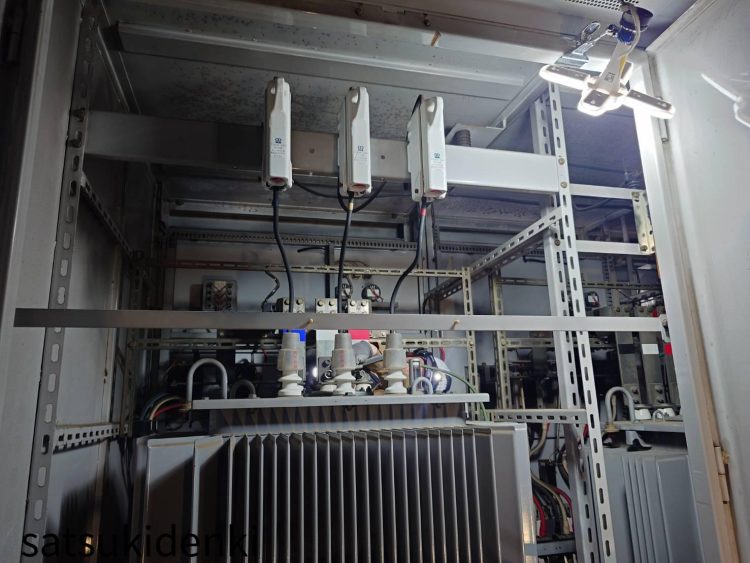

キュービクル内高圧機器更新

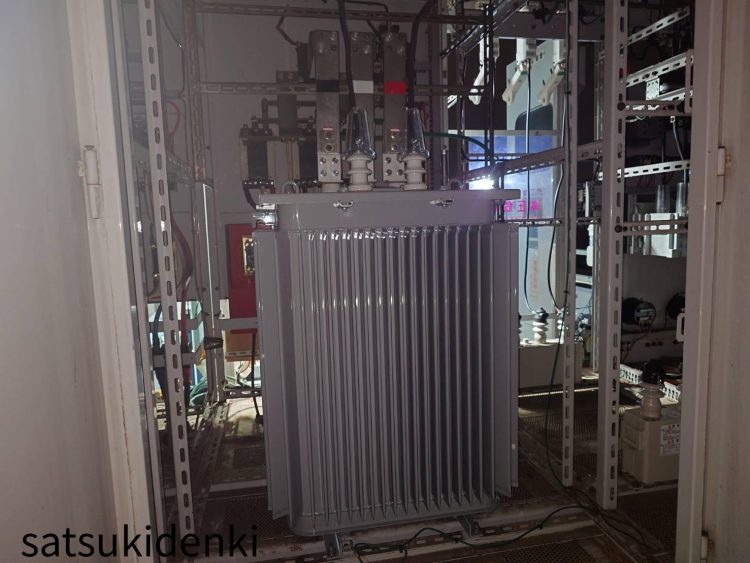

- 変圧器（トランス）
- LBS（高圧交流負荷開閉器）
- DS（断路器）
- 高圧ヒューズ
- 保護継電器関連機器

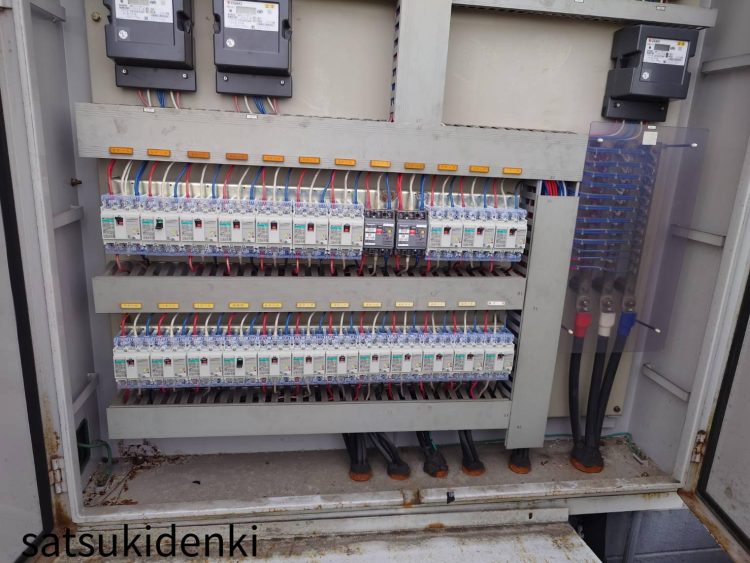

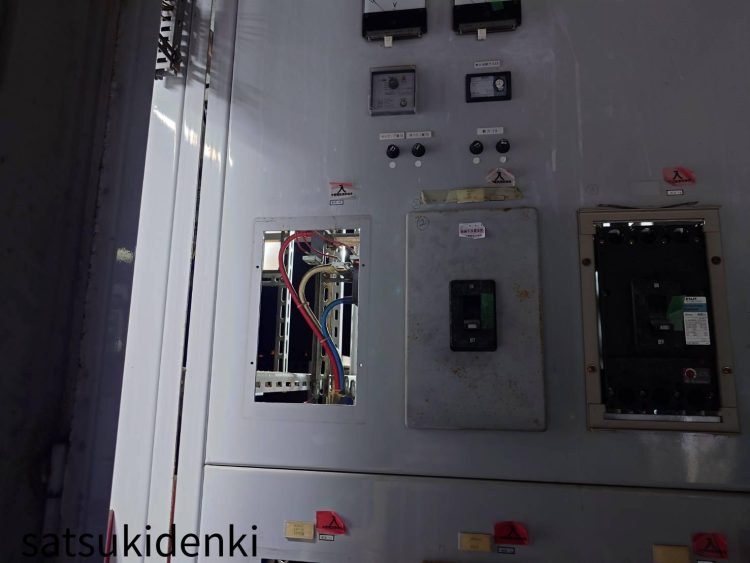

● 低圧設備更新

低圧配電機器更新（盤内機器含む）
劣化部材の更新・整備

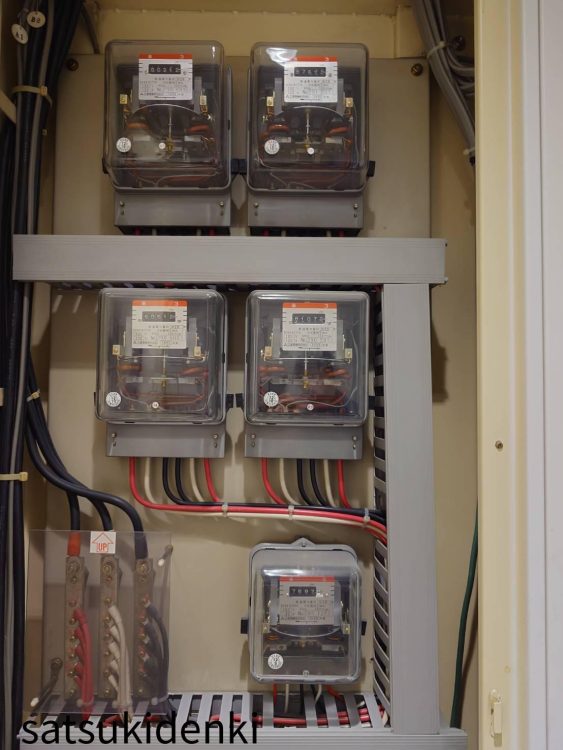

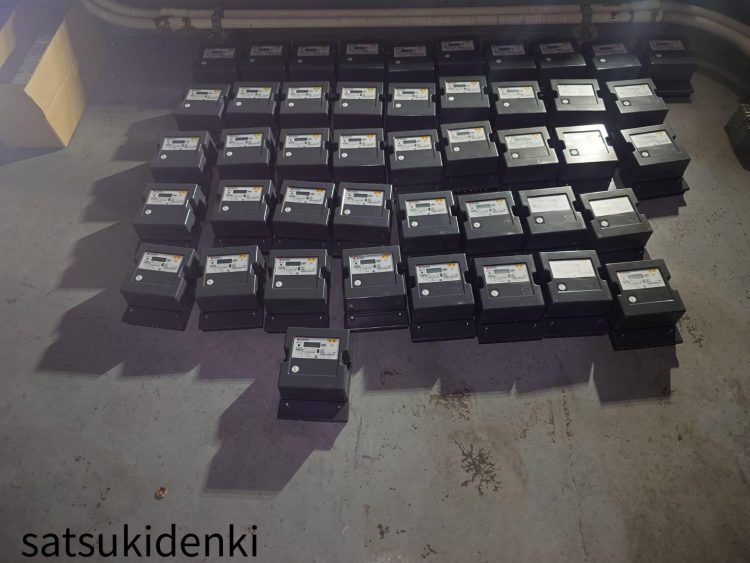

● 電力量計更新

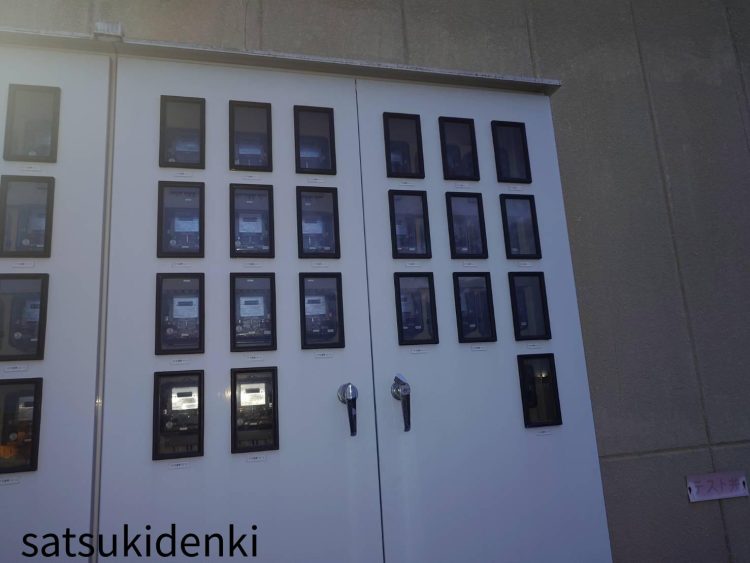

テナント用電力量計を全数更新
検針精度の改善および管理性向上

■ 施工手順（実務ベース）

① 事前調査・主任技術者協議
② 停電工程計画の策定（中部電力・関係者調整）
③ 仮設電源・安全対策準備
④ 夜間停電 → 既設設備撤去
⑤ 新設機器据付・配線接続
⑥ 絶縁抵抗試験・耐圧試験・継電器試験
⑦ 受電復旧・動作確認
⑧ 引渡し・完成報告

■ 施工のポイント（現場ノウハウ）

① 夜間停電による影響最小化

営業施設のため、停電時間を最小限に抑えた工程設計を実施。
事前段取りにより停電時間内に全工程を完結させています。

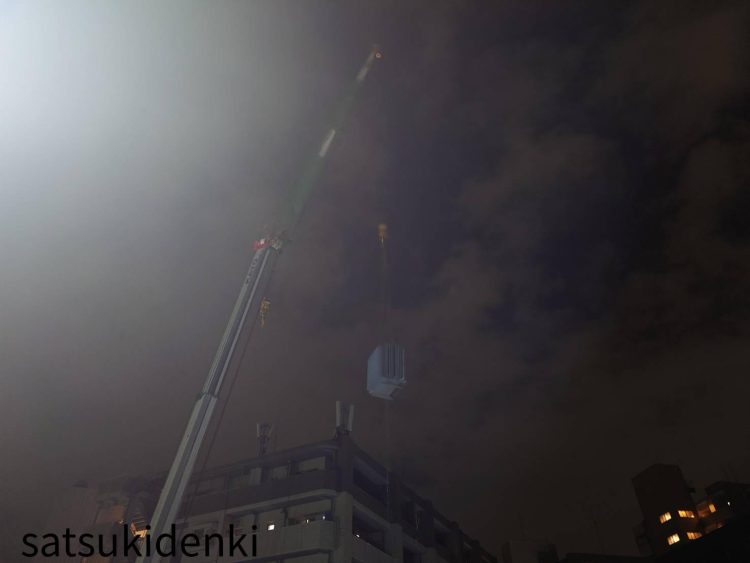

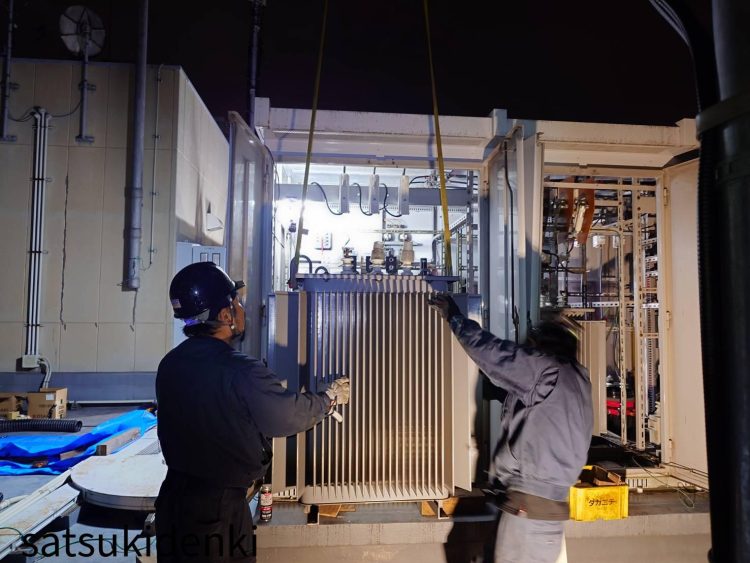

② 重量機器搬入（トランス更新）

変圧器更新に伴い、

道路使用許可の取得

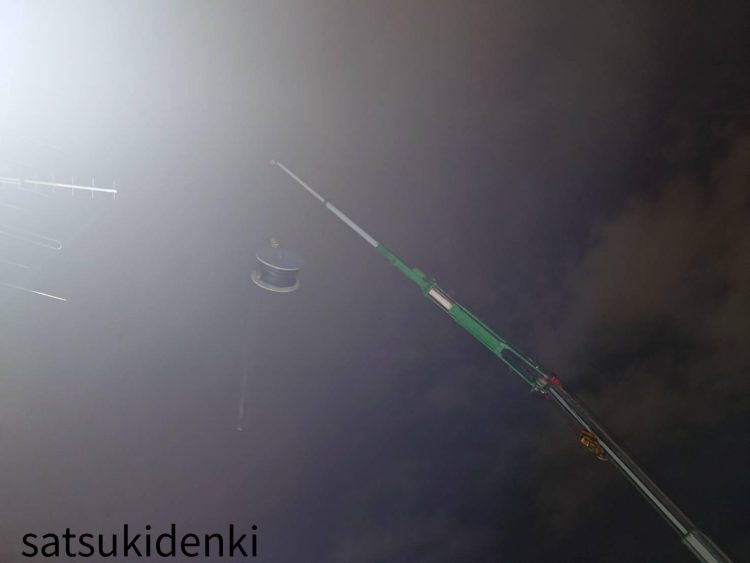

夜間レッカー作業
誘導員配置による安全確保

を実施し、第三者災害ゼロで施工しました。

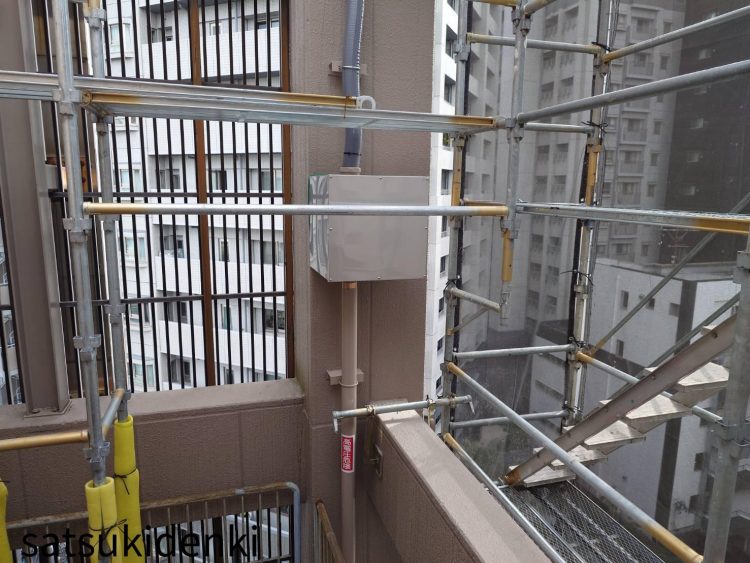

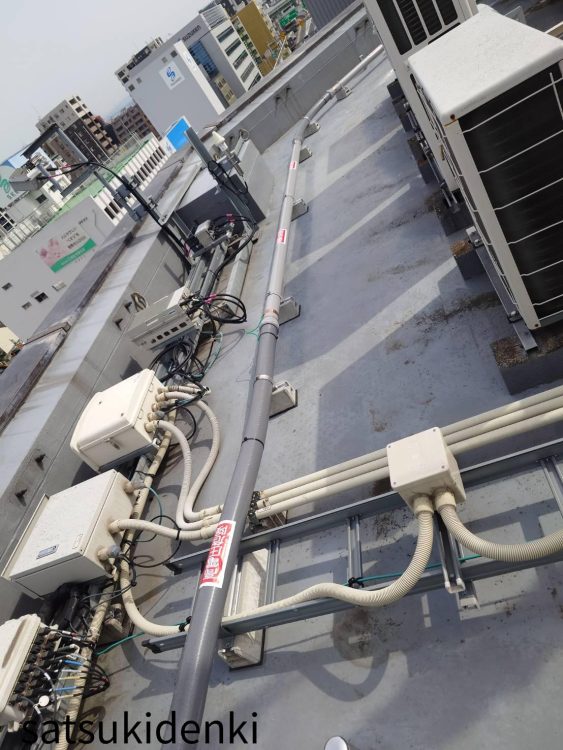

③ 高圧ケーブル敷設（外部ルート）

建物外壁ルートにて施工を行うため、

仮設足場設置
高所作業安全対策
ケーブル支持・防水処理

を徹底し、長期耐久性を確保しています。

■ 使用機材・材料

高圧ケーブル（CVTケーブル 6.6kV）
変圧器（高効率型）
LBS・DS・高圧ヒューズ
電力量計
レッカー車
仮設足場設備
試験機器一式（耐圧・継電器試験）

■ 法令・安全対策

本工事は以下に準拠して実施しております。

電気設備技術基準
労働安全衛生法
高圧受電設備保安規程
主任技術者指示事項

また、作業前KY・TBM・感電防止措置を徹底し、無事故で完了しております。

その成果・結果

■ 施工結果・導入効果

本工事により、以下の改善を実現しました。

設備信頼性の大幅向上
突発停電リスクの低減
波及事故防止
電力量管理の精度向上
長期的な保守コスト削減
■ 名古屋・愛知で高圧電気工事ならお任せください

株式会社さつき電気商会では、

高圧ケーブル更新工事
キュービクル更新・改修
PAS・SOG・LBS等の高圧機器工事
夜間停電工事・緊急対応

など、高圧設備に特化した施工を強みとしております。

愛知県・名古屋市での高圧電気工事は、ぜひ当社にご相談ください。
